삼이시스템은 변화하는 건설현장에 보다 안전사고 예방
및 경제성을 위해 여러가지 신제품들을 제공하고 있습니다.

신제품

곡선발판

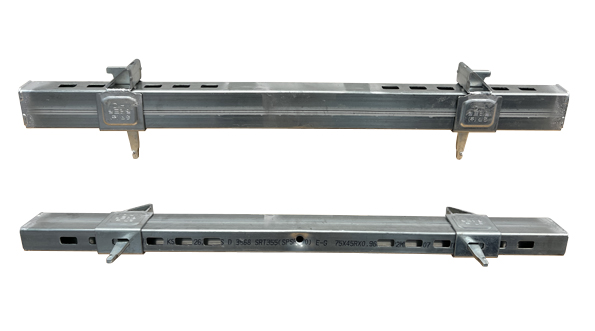

DH보빔프레임 규격 및 시공범위 STANDARD

Type	규격	중량	시공범위
L-1000	45 x 75 x 960(2.2t)	5.3kg	300~800
L-1300	45 x 75 x 1260(2.2t)	6.5kg	600~1100

DH보빔프레임 특징 ADVANTAGE

적은 인원으로 틀 고정작업 설치, 해체가 가능하여 인건비가 절감되며 지지하기 위한 추가적인 부자재가 필요 없이 파이프써포트에 바로 연결 가능
DH보 하부의 시공하기 어려운 각재 고정작업이 없고, 체결핀에 파이프서포트를 바로 고정하기 때문에 설치, 해체 작업 순서가 간단하여 안전 사고를 예방
보 연결후 핀고정으로 간단히 설치가 완료되어 작업시간이 단축돼 생산성이 좋다

DH보에 빔프레임 고정

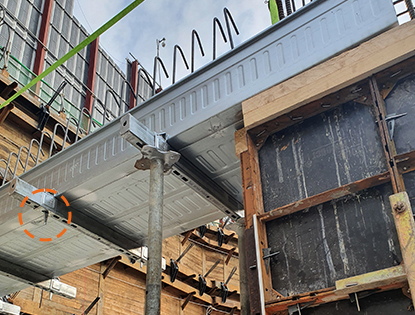

DH보에 고정된 모습

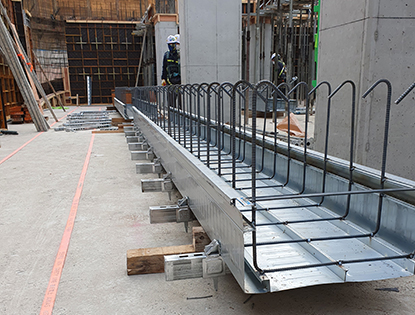

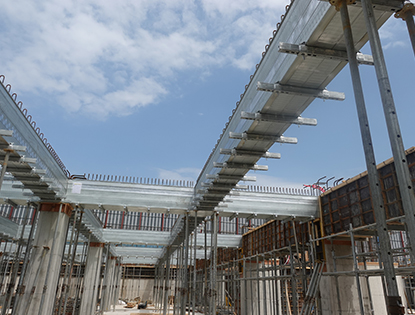

DH보와 설치된 모습

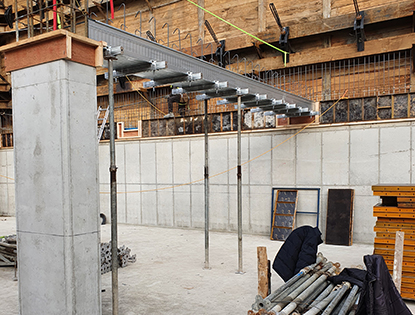

보 설치 모습: 1
빔프레임에 결합된 DH보 설치위치로 이동

2
파이프서포트와 연결하는 체결핀

3
파이프서포트를 체결핀에 연결하여 설치

4
설치완료된 DH보와 빔프레임

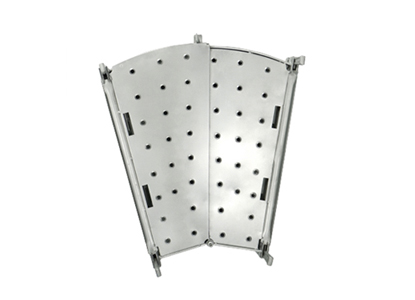

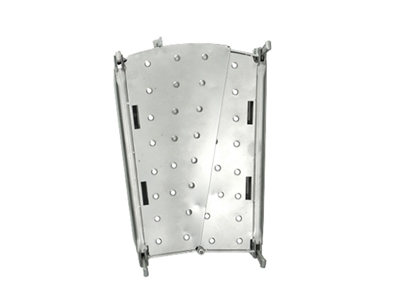

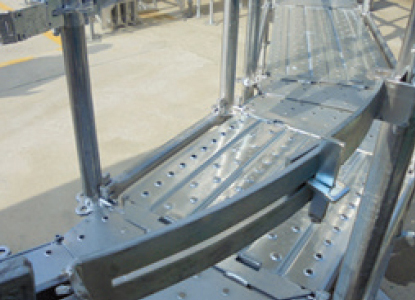

곡선발판 특징 ADVANTAGE

최근 건축물의 발달로 인해 건축물의 외벽 형상 및 각도를 다양한 형태로 지어지고 있으나 이러한 건축물의 비계 기술 발전 속도는 이에 따르지 못하고 있어 비계의 문제점으로 지적되고 있습니다.

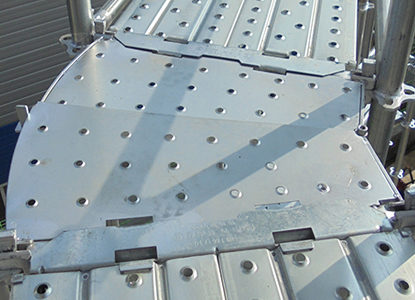

작업 현장의 여건에 따라 예각 및 둔각의 다양한 모서리를 부채꼴 모양으로 자유 자재로 각도를 조절하여 곡선 구간 연결부위에 틈이 없는 발판의 설치가 가능, 최적화된 시스템 비계를 설치 할 수 있습니다.

Type	Length(mm)	Weight(kg)
610	380~520	8.2
914	470~680	12.1

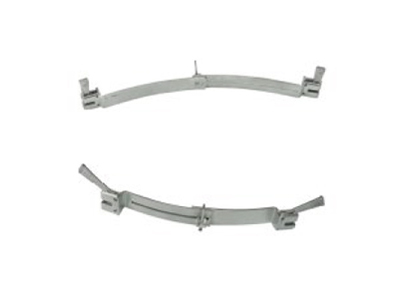

곡선나간대 특징 ADVANTAGE

곡선 발판의 각도 변화에 따라 내,외측 난간대 길이가 다양하게 조절되어 설치 되므로 추락 위험 등 안전사고 예방에 크게 기여합니다.
내측 난간대는 경첩을 이용, 자동으로 조절이 가능하며 외측 난간대 또한 강도 높은 평철로 제작 되어 작업자의 안전을 최우선으로 고려 하였습니다.
연결부위는 수평재 HOOK을 이용 수직재와 완벽한 체결을 이루어 전혀 흔들림이 없어 작업자들이 공포감 없이 작업을 가능하게 하는 최적의 제품입니다.

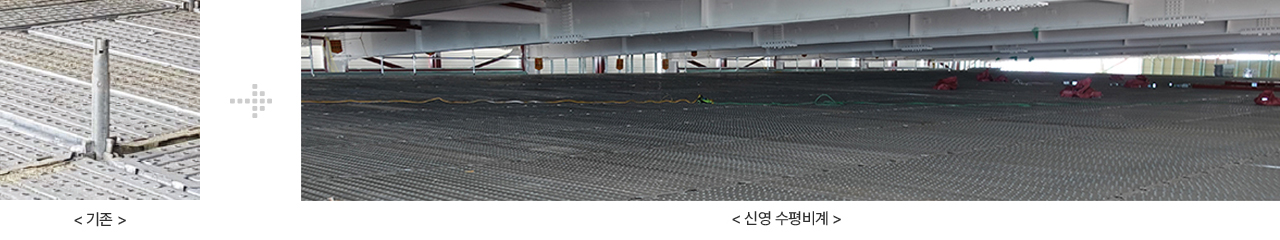

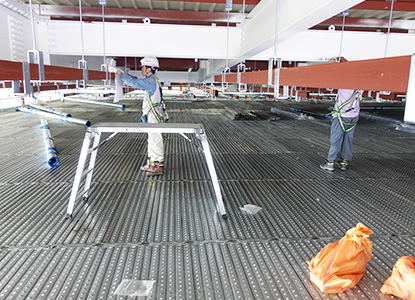

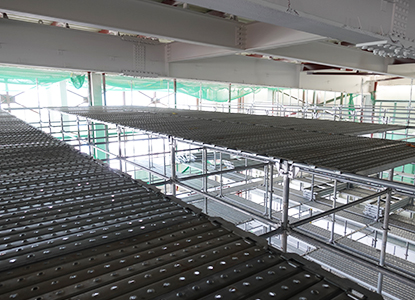

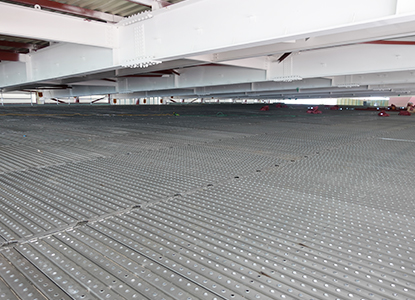

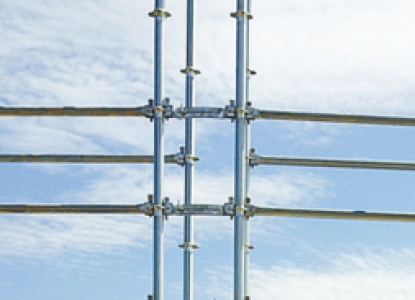

수평비계 특징 ADVANTAGE

시스템렌탈 장점 MERIT

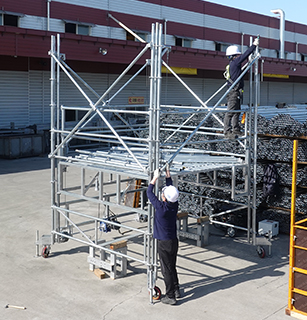

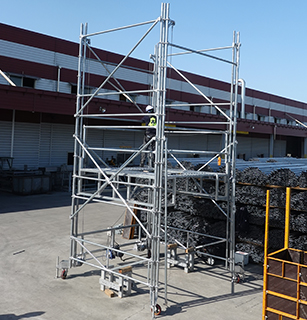

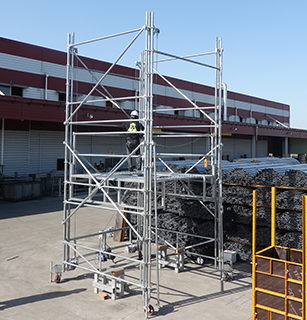

[시스템렌탈 설치순서]

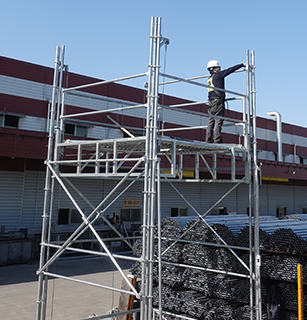

틀 작업

틀 높이 증설

대각재로 틀 고정

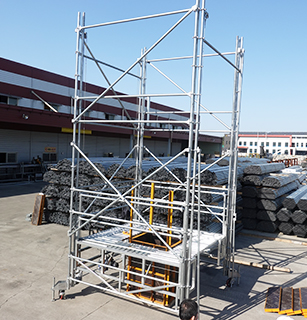

완성된 모습

[기둥거푸집 설치과정]

기둥위치에 시스템렌탈 고정

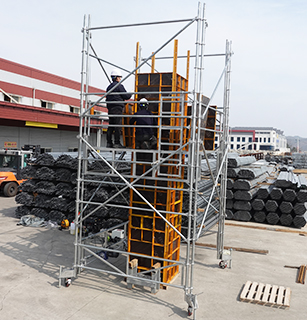

유로폼 설치

기둥밴드(웨일러) 설치

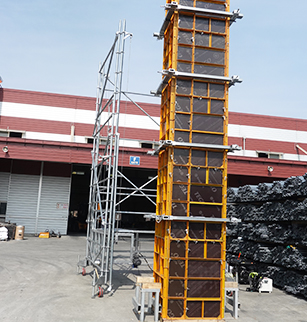

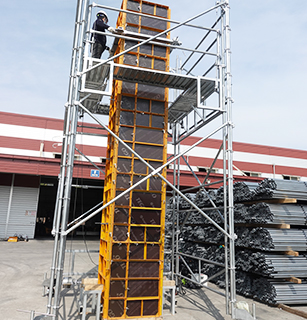

완성된 기둥거푸집

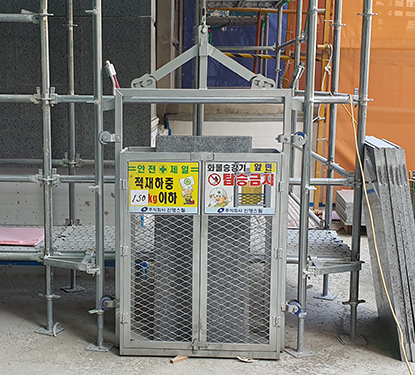

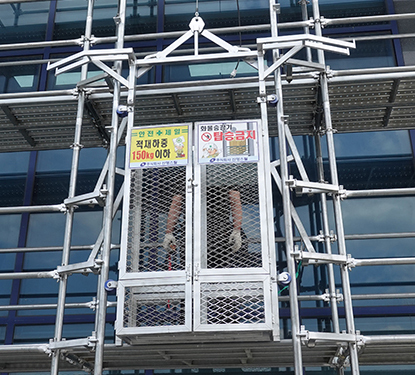

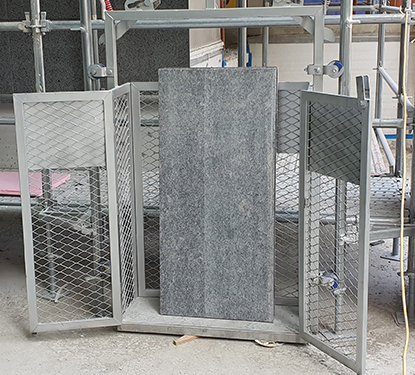

화물승강기 특징 ADVANTAGE

건설 현장에서 시공 건축물의 내부 또는 외벽에 작업자의 작업을 가능하게 하는 작업대인 비계가 설치되고 이와 연동하여 설치하며 각종 공구 및 자재의 상,하 방향 운반을 가능하게 함.
설치, 해체가 간편하고 설치비용 및 유지 보수비용이 절감, 스톱레버가 있어 화물승강기의 추락을 방지.
최근 건설현장 근로자들의 고령화로 육체적으로 힘든 부분을 해결, 안전사고 예방에 크게 기여함.
